Стартовый набор из серии «Умный дом» (на основе контроллера Вертор Классик)

Повсеместное применение электроники и автоматики делает нашу техносферу и окружающие нас предметы умнее. Дом или любое другое помещение не являются исключением. Благодаря электронным и электромеханическим устройствам наш дом можно научить заботиться о своих жильцах. А именно делать более комфортным климат и освещение, информировать нас о самых разных событиях, а также осуществлять защиту помещения от посягательств извне. В этом состоит его интеллект и ум.


Назначение конструктора

Серия конструкторов «Умный дом» от российского производителя «Эвольвектор» специально создана для изучения технологий, необходимых для конструирования систем умного управления своим жилищем. Он является представителем серии конструкторов, объединенных общей концепцией обучения детей современным технологиям под названием «Умный мир».

Стартовый набор ЭВН20.510 ориентирован на школьников (мальчиков и девочек) возрастом от 12 лет. Он включает в себя детали и учебные материалы, необходимые для выполнения начальных 25-ти проектов по тематике умного дома. В них изучаются принципы конструирования автоматических устройств на основе программируемого контроллера и подключаемых к нему электронных модулей в виде датчиков, индикаторов и исполнительных устройств.


Как выполняются проект

Конструктор создан с учетом методики обучения ТРИЗ (Теория Решения Изобретательских Задач). Поэтому в комплект конструктора входит сборник проектов с подробным объяснением как изобретаются элементы умного дома.

Каждый проект — это решение изобретательской задачи, которая проистекает из конкретной жизненной ситуации, описываемой с помощью комикса. Для ее решения придумывается конструкция и составляется алгоритм работы будущего устройства. Завершается проект сборкой модели устройства умного дома по инструкции, загрузкой программы, и проверкой ее в работе.

Благодаря тому, что набор основан на системе модульной электроники Вертор 2.0, сборка устройств из проектов выполняется очень просто. Достаточно закрепить на специальной монтажной пластине используемые в устройстве модули и соединить их кабелями.

Одной из особенностей проектов является накопительный принцип. В каждом следующем проекте используются модули из ранее собранных устройств. Поэтому необходимо добавлять очень незначительное количество новых деталей, что серьезно ускоряет сборку умных устройств.

Кабели и разъемы на модулях имеют конструкцию, которая полностью исключает ошибки при их соединении. В связи с этим, ребенок, занимающийся с конструктором, получит много удовольствия от достижения быстрых и качественных результатов.

Сборником предусмотрено выполнение следующих проектов:

Фонарь
Управляемый фонарь
Индикация фонаря
Переменный светильник
Плавнорегулятор
Фитопродлеватель дня
Звукооповещатель
Тревожная кнопка
Охранная сигнализация
Учтивый звонок
Звонок-замок
Код доступа
Сейф
Мехокно
Умная штора
Сим-Сим откройся
Пин-код
Программируемый свет
Гирлянда
Веер
Домашний многометр
Самописец
Электронная рулетка
Датчик движения
Парктроник

Программирование

Поскольку умные устройства работают под управлением контроллера, а он, в свою очередь, всегда действует по программе, то все проекты конструктора завершаются загрузкой программы. Делать это удобней всего с помощью блочно-графической среды «Студия Эвольвектор», которая представлена на комплектном DVD диске, либо может быть скачана с сайта Академии Эвольвектор.

Одновременно программы могут быть загружены в контроллер и с помощью среды программирования Arduino IDE.

На идущем с конструктором носителе информации размещены готовые программы для всех проектов в обоих вариантах сред.


Состав набора

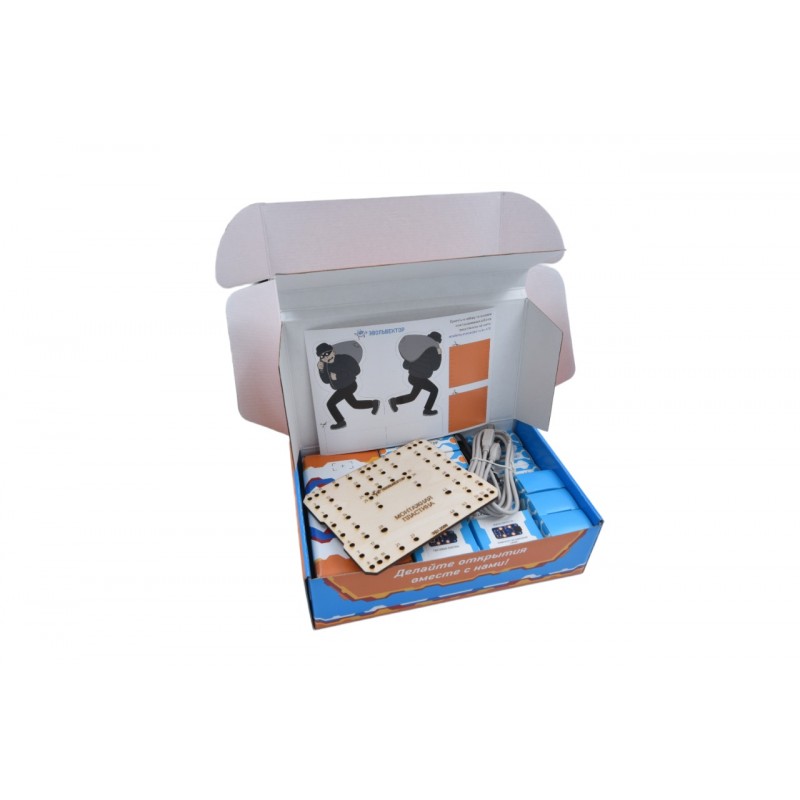

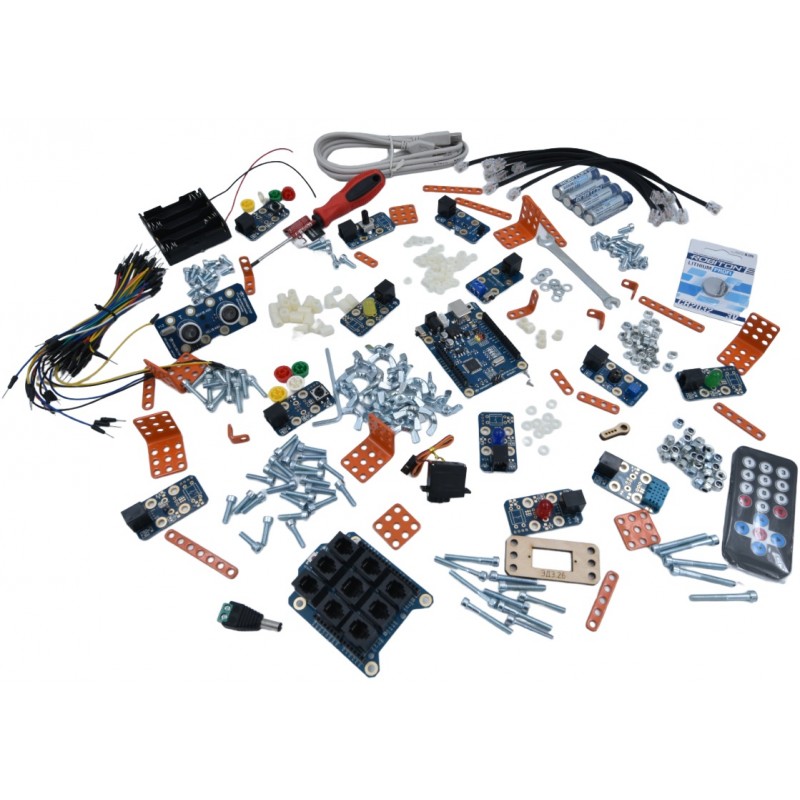

В коробке с конструктором представлено абсолютно всё, что потребуется для выполнения перечисленных выше проектов, а именно в комплект входят:

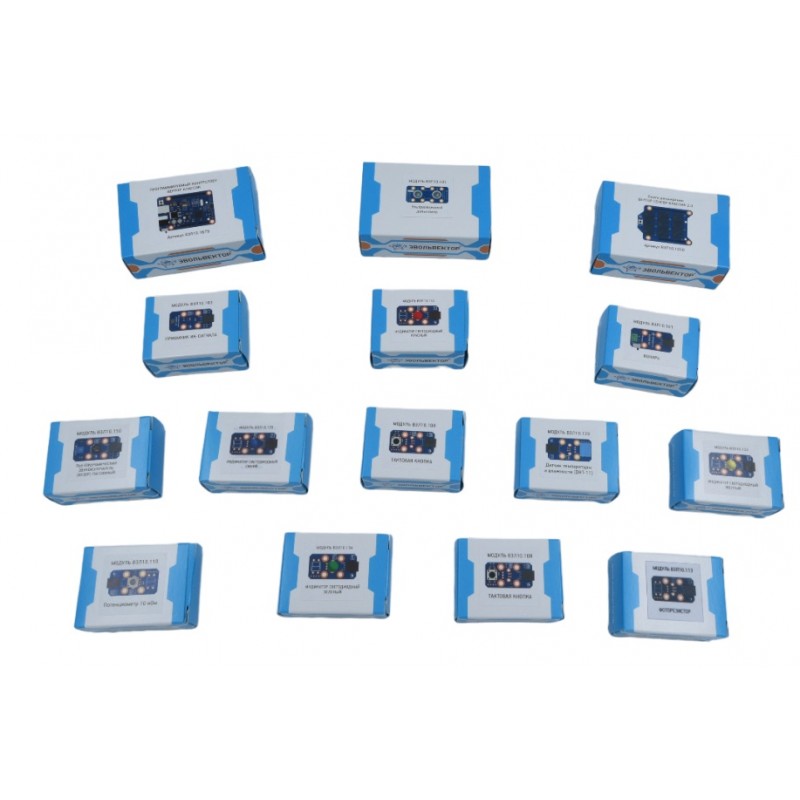

1 х Контроллер «Вертор Классик V2.1» ВЭЛ10.1679
1 х Плата расширения «Вертор разъемы» ВЭЛ10.1050
1 х Модуль Вертор «Фонарь» ВЭЛ10.161
2 х Модуль Вертор «Тактовая кнопка» ВЭЛ10.108
1 х Модуль Вертор «Зеленый светодиод» ВЭЛ10.134
1 х Модуль Вертор «Красный светодиод» ВЭЛ10.132
1 х Модуль Вертор «Желтый светодиод» ВЭЛ10.133
1 х Модуль Вертор «Синий светодиод» ВЭЛ10.135
1 х Модуль Вертор «Потенциометр» ВЭЛ10.110
1 х Модуль Вертор «Фоторезистор» ВЭЛ10.113
1 х Модуль Вертор «Пьезоизлучатель» ВЭЛ10.150
1 х Модуль Вертор «ИК-приемник» ВЭЛ10.163
1 х Модуль Вертор «Датчик температуры и влажности DHT11» ВЭЛ10.139
1 х Модуль Вертор «Ультразвуковой дальномер» ВЭЛ10.485

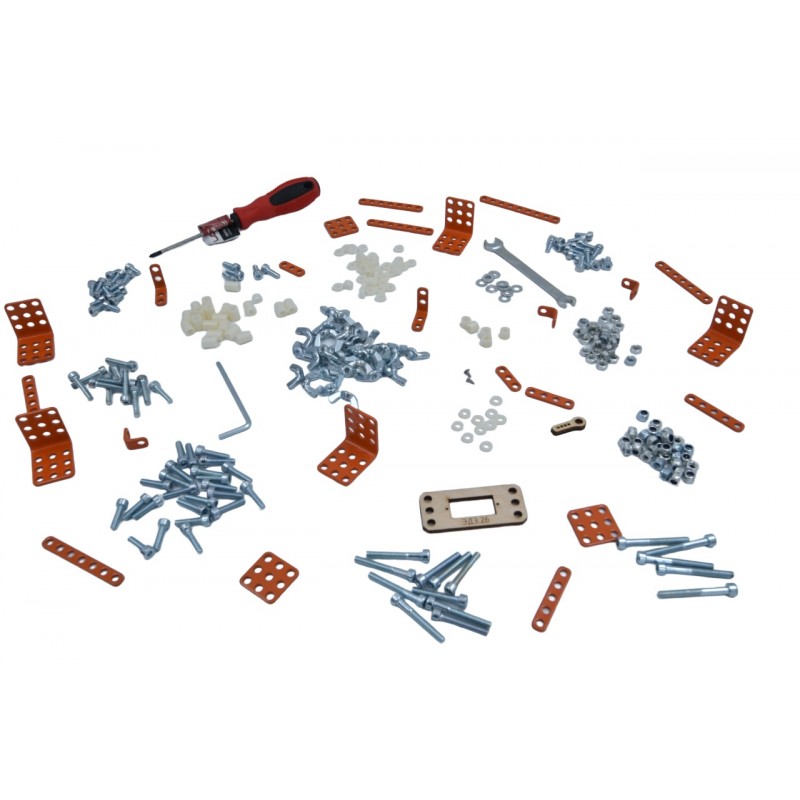

1 х Пластина монтажная малая ЭД1.2509
1 х Кронштейн сервопривода ЭД3.26
1 х Рычаг сервопривода ЭД6.23
2 х Пластина 1х3 ЭД1.03
1 х Пластина 1х4 ЭД1.04
3 х Пластина 1х5 ЭД1.05
4 х Пластина 1х7 ЭД1.07
1 х Пластина 1х9 ЭД1.09
3 х Пластина 3х3 ЭД1.33
3 х Уголок 1х1 ЭД2.11
2 х Уголок 2х1 ЭД2.21
5 х Уголок 3х3 ЭД2.33
1 х Комплект крепежа

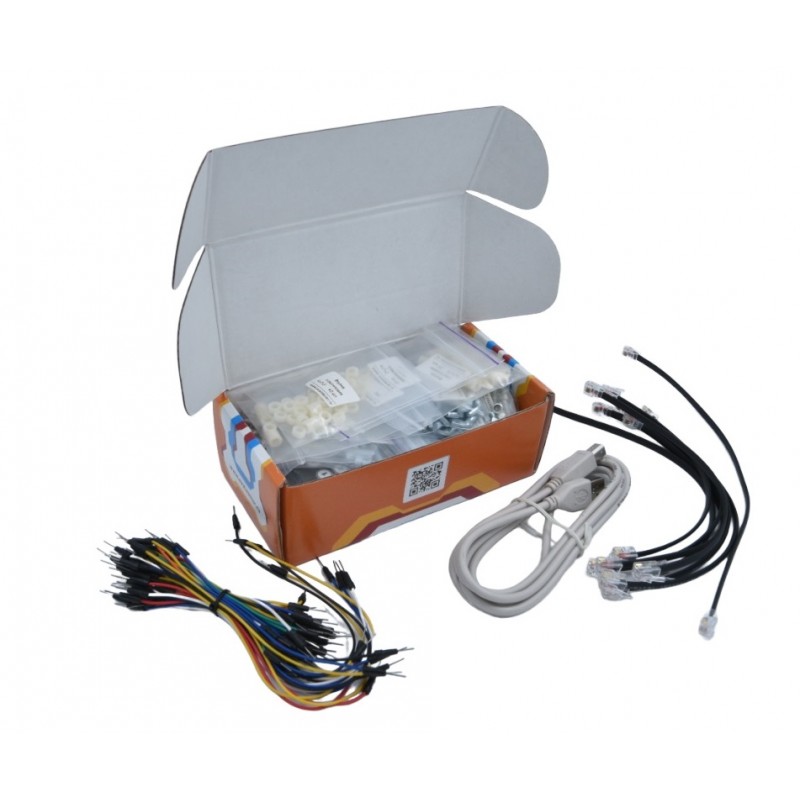

3 х Кабель Вертор 4р длиной 15 см
4 х Кабель Вертор 4р длиной 20 см
1 х Кабель Вертор 4р длиной 25 см
1 х Минисерворивод ПД7.1109-1
1 х Ключ шестигранный 3 мм
1 х Ключ рожковый гаечный 5,5х7
1 х Отвертка крестовая
1 х Ик-пульт дистанционного управления
1 х Батарейный отсек 4хАА
4 х Элемент питания 1,5 В
1 х Комплект проводов «штырь-штырь»
1 х Шаблон для вырезания из картона для умного дома
1 х Разъем 2,1х5,5 мм с клеммником
1 х Кабель USB – microUSB
DVD диск с учебными материалами
