Комплект приборов предназначен для проведения демонстрационных опытов при изучении свойств электромагнитных волн. С его помощью можно демонстрировать отражение, преломление, интерференцию, дифракцию и другие свойства волн при изучении курса физики (на базовом и профильном уровнях) в средних общеобразовательных учреждениях.

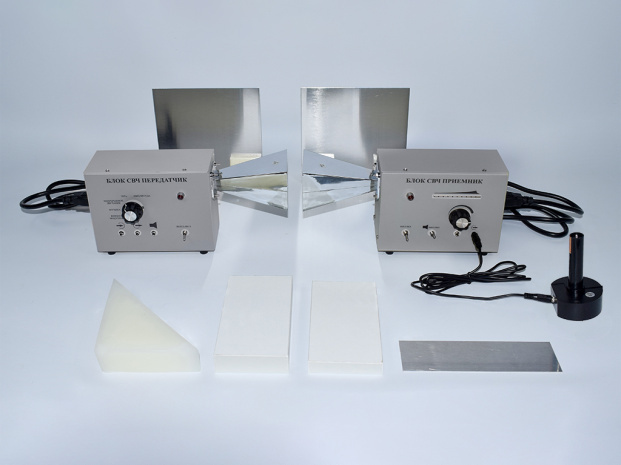

В состав набора входят:
- Передатчик – 1 шт.
- Приемник – 1 шт.
- Пластмассовая подставка – 4 шт.
- Алюминиевый экран, 170 x 150 мм – 2 шт.
- Алюминиевый экран, 170 x 50 мм – 1 шт.
- Диполь-приёмник – 1 шт.
- Брусок (150х80х15) – 1 шт.
- Брусок (150х80х25) – 1 шт.
- Призма парафиновая – 1 шт.
- Провод двухконтактный со штекерами на концах – 1 шт.
- Методическое пособие
Передатчик СВЧ 3-х сантиметрового диапазона - это прибор, предназначенный для передачи электромагнитных волн с длиной волны λ=3 см. Передаваемая волна имеет свойства аналогичные обычному свету, например, она распространяется прямолинейно, отражается от некоторых поверхностей, дифрагирует и т.д.
Приемник СВЧ 3-х сантиметрового диапазона – это прибор, распознающий электромагнитные волны, посылаемые передатчиком. Приемник не оснащен собственным источником питания. Если передатчик посылает электромагнитную волну посредством дипольной рупорной антенны, и приемник рупорной антенны повернут к передатчику антенны, то приемник распознает электромагнитную волну. Об этом свидетельствует смещение стрелки индикатора приема на задней стороне приемника. Степень смещения указывает на уровень мощности приема. Если стрелка смещается между 2-м и 9-м делениями шкалы, уровень мощности передатчика, регистрируемой приемником, может считаться сильным. Если стрелка индикатора приема смещается между 0-м и 2-м делениями, уровень мощности низкий.
Эксперименты:
распространение электромагнитных волн (ЭМВ)
отражение ЭМВ
дифракция ЭМВ на одиночной щели
эксперимент Юнга
поляризация ЭМВ
интерференция ЭМВ в тонком слое воздуха
интерферометр Майкельсона
