Комплект для лабораторного практикума по электричеству (с генератором)
Комплект для практикума по электричеству предназначен для выполнения 4 работ по электродинамике. Изделие работает в комплекте с персональным компьютером.
Комплект позволяет поочередно выполнять 4 работы практикума.
Комплект может использоваться для решения исследовательских задач, a также для проведения демонстрационных экспериментов в условиях типового кабинета физики полной средней школы и кабинета физики учреждений начального и среднего профессионального обучения.

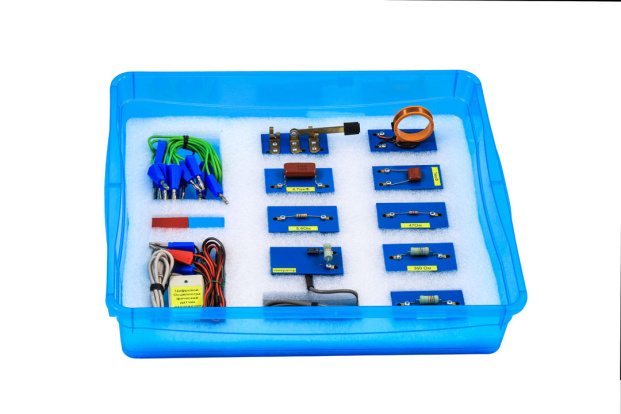

Комплектность:
Цифровой осциллографический датчик напряжения – 1 шт.,Кабель соединительный – 1 шт.,Генератор на платформе с магнитами – 1 шт. ,Резистор на платформе – 4 шт. ,Катушка индуктивности – 1 шт.,Конденсатор – 2 шт. ,Комплект соединительных проводов (8 шт.) – 1 компл. ,Рабочее поле – 1 шт.,Магнит полосовой – 1 шт.
Переключатель – 1 шт. ,Руководство по выполнению практикума – 1 шт. ,Программное обеспечение – 1 шт. ,Контейнер для хранения и транспортировки – 1 шт. ,Паспорт– 1 шт.
Технические характеристики:
Количество каналов датчика напряжения – 2,Количество диапазонов датчика напряжения – 4 ,Максимальный диапазон измеряемых напряжений 100 В,Частота оцифровки – до 100 кГц/канал,Сопротивление резисторов: 360 Ом, 5,6 Ом, 47 Ом, 1 кОм
Емкость конденсаторов: 1мкФ; 4,7мкФ,Размер рабочего поля: 310х210 ± 2 мм
Устройство и принцип работы:
Комплект для практикума по электричеству представляет собой набор элементов, на базе которых поочередно собираются установки для выполнения работ по изучению электродинамики.
Цифровой осциллографический датчик напряжения предназначен для синхронной регистрации двух сигналов напряжения на произвольных элементах электрической цепи.
Указание мер безопасности:
При работе с набором необходимо выполнять общие правила работы с электрическими приборами и требования безопасности, предусмотренные для соответствующего кабинета образовательного учреждения.
K работе с набором допускаются лица, ознакомленные с его устройством, принципом действия и мерами безопасности в соответствие с требованиями, приведенными в настоящем разделе.
Запрещается вскрывать элементы набора, а также подвергать их ударным и силовым нагрузкам.
Подготовка и порядок работы:
Учебные экспериментальные установки собираются согласно описанию, приведенному в начале методических рекомендаций к каждой работе.
В компьютерной программе выбирается пункт меню, соответствующий названию выбранной работы.
Порядок проведения измерений и работы с данными изложены в методических руководствах к работам практикума.
