Комплект для лабораторного практикума по молекулярной физике и термодинамике
Комплект для практикума по молекулярной физике и термодинамике предназначен для выполнения 3 работ по тепловым явлениям и газовым законам.
Изделие работает в комплекте с персональным компьютером.
Комплект позволяет поочерёдно выполнять 3 работы практикума.
Комплект может использоваться для решения исследовательских задач, а также для проведения демонстрационных экспериментов в условиях типового кабинета физики полной средней школы и кабинета физики учреждений начального и среднего профессионального обучения.

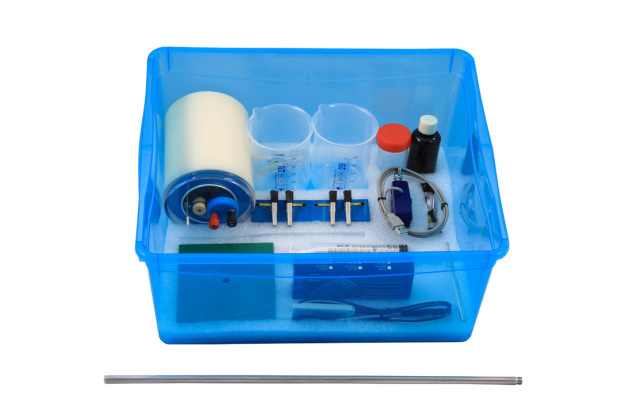

Комплектность :
Место 1:
Цифровой датчик температуры -20+110⁰C – 2 шт., Цифровой датчик абсолютного давления – 1 шт. ,Панель с зажимами тип «крокодил – 2 шт.,Стержень для закрепления датчика в штативе – 1 шт.,Соединительный кабель USB – 1 шт.,Стойка штатива – 1 шт.,Муфта штатива – 1 шт. ,Весы электронные – 1 шт. ,Ампула с крышкой – 1 шт.
Калориметр – 1 шт. ,Шприц трехкомпонентный – 1 шт.
Стакан – 2 шт. ,Палочка для перемешивания – 1 шт.
Глицерин – 1 шт. Сосуд стеклянный со штуцером – 1 шт.
Программное обеспечение – 1 шт.,Руководство по выполнению практикума – 1 шт.,Контейнер для хранения и транспортировки – 1 шт.,Паспорт – 1 шт.,
Место 2:
Основание штатива – 1 шт.
Технические характеристики:
Объем стакана: 250 мл, материал – пластик,Объем шприца трехкомпонентного: 60 мл, материал – пластик,Объем ампулы с крышкой: 60 мл, материал – пластик,Объем емкости с глицерином: 40 мл, материал – пластик,Длина стойки штатива: 300 ± 2 мм
Длина стержня для закрепления датчика в штативе: 120 ± 2 мм
Размер основания: 120х180 ± 2 мм,Весы электронные
- предел измерения весов: 200 г,- дискретность отсчета массы: 0,01 г ,Цифровой датчик температуры -20+110⁰C
- диапазон измерения температуры: от -20 до 110⁰C,- разрешение: 0,1⁰C,- погрешность измерения температуры: не более 1⁰C
Цифровой датчик абсолютного давления
- количество каналов – 1,- диапазон измерений – от 0 до 250 кПа
- диапазон температур исследуемого газа – от +10 до +70°С,- чувствительность – не менее 0.1 кПа
Устройство и принцип работы:
Комплект для практикума по молекулярной физике и термодинамике представляет собой набор элементов, на базе которых поочередно собираются установки для выполнения работ по изучению теплообмена взаимосвязи параметров состояния газа.
Измерение параметров газообразных и жидких объектов осуществляется с помощью цифровых датчиков температуры и абсолютного давления, которые подключаются к USB-порту компьютера.
Указание мер безопасности:
При работе с набором необходимо выполнять общие правила работы с электрическими приборами до 1000 B и требования безопасности, предусмотренные для соответствующего кабинета образовательного учреждения.
К работе набором допускаются лица, ознакомленные с его устройством, принципом действия и мерами безопасности в соответствии с требованиями, приведенными в настоящим разделе. Запрещается сжимать воздух в шприце до давления (абсолютного), превышающего предел измерения датчика (200 кПа).
Запрещается вскрывать элементы набора, а также подвергать их ударным и силовым нагрузкам.
Подготовка и порядок работы
Учебные экспериментальные установки собираются согласно описанию, приведенному в начале методических рекомендаций к каждой работе. В компьютерной программе выбирается пункт меню, соответствующий названию выбранной работы.
Порядок проведения измерений и работы с данными изложены в методических руководствах к работам практикума.
