Набор демонстрационный по постоянной Планка

Набор используют для проведения демонстраций при изучении школьного курса физики: "Свойства лазерного излучения", "Наблюдение действия дифракционной решетки", "Измерение длины волны излучения полупроводникового лазера", "Определения постоянной Планка".

Изделие используется учителем для проведения опытов в условиях типовых кабинетов физики основной и средней общеобразовательных школ.

Устройство  изделия  и  работа  с  ним

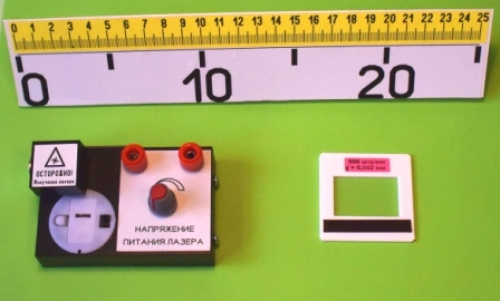

Набор состоит из платформы с лазером, дифракционной решетки и линейки.

Платформа имеет вид прямоугольном пластиковом корпусе, на верхней панели которого закреплены: лазерный модуль, ручка потенциометра, регулирующая электропитание лазера, гнезда для подключения измерительных приборов и крышка блока питания. Внутри корпуса смонтирована электрическая цепь, обеспечивающая плавную регулировку напряжения питания лазера. Питание лазера осуществляется от трех дисковых батареек, размещенных в нише под крышкой блока питания. Линейка снабжена шкалой для определения расстояния между дифракционными максимами лазерного излучения. Дифракционная решетка заключена в пластиковый корпус. Платформа, решетка и линейка снабжены магнитными креплениями для их размещения на вертикальной поверхности классной доски и настройки оптической схемы.

Определение постоянной Планка проводят в два этапа. В начале измеряют длину волны лазерного излучения. Для этого платформу и линейку размещают на доске и настраивают так, чтобы луч лазера попадал на нулевое деление линейки. Затем перед окном лазера помещают дифракционную решетку, измеряют расстояние от решетки до линейки, расстояние между дифракционными максимами нулевого и первого порядка и вычисляют по формуле  dsinj = nl  дину волны излучения l.

Затем к гнездам платформы подключают вольтметр, решетку снимают, обращают внимание школьников на яркость пятна лазерного излучения на линейке и, вращая ручку потенциометра, плавно уменьшают напряжение, подводимое к лазеру до тех пор, пока пятно не исчезнет. Вольтметром измеряют значение напряжение Uз , при котором лазер перестал излучать свет. Вычисляют постоянную Планка по формуле  h = le Uз/c

Технические  характеристики

Комплект  поставки
