Набор по изучению магнитного поля Земли

Набор используют для проведения демонстраций при изучении школьных курсов физики и естествознания. Предназначен для изучения магнитного поля кругового тока, правила буравчика, магнитного поля Земли.

Изделие используется для проведения учебных опытов в условиях типовых учебных кабинетов основной и средней общеобразовательной школы.

Устройство  изделия  и  работа  с  ним

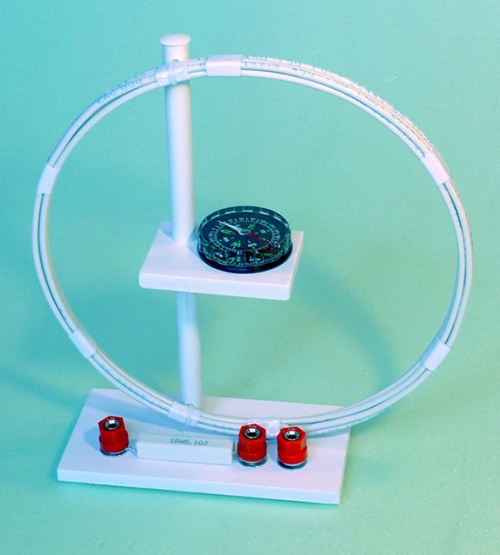

Набор включает проволочную катушку и компас. Катушка состоит из шести витков одножильного алюминиевого провода, покрытого слоем пластиковой изоляции. Витки закреплены на основании, где размещены также контактные гнезда и резистор. Резистор соединен с катушкой последовательно и служит для ограничения тока в ее витках. В центре катушки на стойке находится площадка, на которую при выполнении опыта помещается компас. Все детали набора выполнены из немагнитных материалов.

Для проведения опыта по определению горизонтальной составляющей магнитного поля Земли на полку в центре катушки помещают компас. После того, как его стрелка установится вдоль магнитного меридиана, катушку разворачивают так, чтобы плоскость ее витков совпала с направлением стрелки. Затем катушку подключают к источнику постоянного напряжения и измеряют по шкале компаса угол поворота a его стрелки и силу тока I в катушке. По данным измерений вычисляют tga, значение модуля вектора индукции магнитного поля катушки Вк (Вк = m0IN/2R, где m0 - магнитная постоянная, I - сила тока в катушке, N - число витков, R - радиус витка) и значение горизонтальной составляющей  модуля вектора индукции магнитного поля Земли

  Вг (Вг = Вк/ tga).

Во время демонстраций и при хранении компас необходимо оберегать от ударов и падений.

 Технические  характеристики

 Комплект  поставки
