Прибор служит для демонстрации равномерного прямолинейного движения тела, измерения перемещения, определения скорости движения тела.
Изделие используется для проведения учебных опытов в условиях типовых кабинетов физики основной и средней общеобразовательной школы.
Устройство изделия и работа с ним
Прибор состоит из длинной прозрачной трубки, внутри которой находится поплавок. Один конец трубки закрыт заглушкой, второй укупоривается резиновой пробкой. На трубке находятся индикаторные кольца, с помощью которых отмечают интервалы перемещения поплавка.
При подготовке прибора к работе его извлекают из упаковочной тары, отделяют резиновую пробку и извлекают поплавок. Индикаторные кольца располагают на поверхности трубки так, чтобы между ними образовалось три интервала одинаковой длины. Затем трубку заполняют прокипяченной отстоянной водой комнатной температуры, не долив 5 – 10 мм до верхнего края. После чего верхний конец трубки прихватывают тряпочкой или салфеткой, в трубку помещают поплавок и закупоривают ее пробкой. Салфетку используют для того, чтобы, собрать воду, вытесненную из трубки при погружении поплавка. Исходный уровень воды в трубке подбирают опытным путем так, чтобы после погружения поплавка и укупорки пробкой в трубке не осталось воздуха. В противном случае воздушный пузырек, перемещаясь вместе с поплавком, будет влиять на его движение и отвлекать внимание учеников. Заполненную трубку закрепляют вертикально или с некоторым наклоном в штативе так, чтобы поплавок оказался внизу.
Отсчет времени начинают в момент, когда поплавок, всплывая, поравняется с нижним индикаторным кольцом. Наблюдая за перемещением поплавка, ученики убеждаются в том, что равные отрезки своего пути он проходит за одинаковое время.
Для измерения одинаковых промежутков времени при проведении демонстрации равномерного движения удобно пользоваться метрономом.

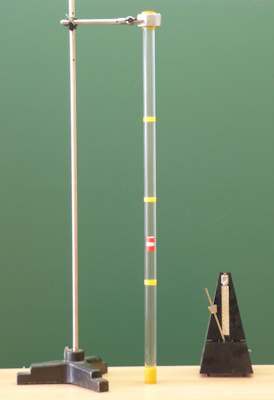

Общий вид экспериментальной установки с метрономом показан на рисунке.
Технические характеристики
Скорость перемещения поплавка, не более 7 см/с
Длина трубки, не менее 0,8 м
Диаметр трубки, не менее 25 мм
Масса прибора в сборе, не более 0,7 кг
Комплект поставки
Трубка с заглушкой 1 шт
Поплавок 1 шт
Кольцо индикаторное 4 шт
Пробка резиновая 1 шт
Руководство по эксплуатации 1 шт
