Прибор для демонстрации силы Лоренца демонстрационный

Прибор используется для демонстрации действия магнитного поля на движущиеся в нем электрические заряды, исследования зависимости направления силы Лоренца от взаимной ориентации скорости зарядов и магнитного поля. Кроме того, он может применяться для постановки отдельных опытов по наблюдению особенностей протекания электрического тока в жидкостях.

Изделие предназначено для применения на уроках в основной и средней общеобразовательной школе, а также в учреждениях среднего профессионального образования и рассчитано на работу в условиях типовых учебных кабинетов физики.

Устройство  прибора  и  работа  с  ним

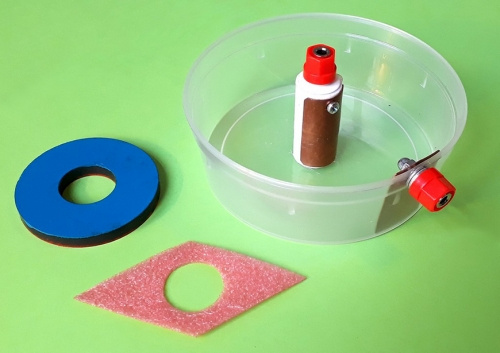

Прибор состоит из круглой пластиковой кюветы с закрепленным в центре нее медным электродом. На бортике кюветы установлен второй медный электрод в виде пластины. Электроды снабжены универсальными гнездами для подключения к ним соединительных проводов. В комплект изделия входит поролоновый вкладыш и кольцевой магнит.Вкладыш имеет вид ромба с круглым отверстием в центре и служит для индикации направления действия силы Лоренца.При подготовке эксперимента вкладыш помещают в кювету так, чтобы центральный электрод оказался в его отверстии. Оба электрода подключаются соединительными проводами к электрической цепи постоянного тока. Кювету устанавливают на кольцевой магнит, заметив предварительно ориентацию его полюсов, и заполняют насыщенным раствором медного купороса до половины ее высоты. В качестве источника тока используется выпрямитель или аккумулятор, способный поддерживать ток в цепи, не менее 1 А.После того, как электрическая цепь будет замкнута, ионы электролита начнут дрейфовать в пространстве между электродами вдоль радиуса кюветы. Однако, под действием магнитного поля они будут отклоняться от радиального направления, в результате чего электролит начнет вращаться вокруг центрального электрода. При определении связи направления действия силы Лоренца с направлениями скорости частиц и магнитного поля учитывают, что за направление скорости движения зарядов принимают направление от положительного электрода к отрицательному, а поле магнита снаружи направлено от северного полюса к южному. Меняя поочередно полярность подключения электродов и ориентацию магнитных полюсов относительно дна кюветы, устанавливают правило "левой руки".

 Технические  характеристики

Комплект  поставки
