Цифровой датчик угла поворота входит в систему учебного оборудования цифровой лаборатории «Радуга» и предназначен для регистрации и измерения угла поворота или угла отклонения от положения равновесия вращающихся элементов учебных экспериментальных установок. Датчик работает совместно с персональным компьютером.
Датчик применяется при постановке демонстрационных экспериментов, лабораторных и исследовательских работ учащихся в условиях типового кабинета физики основной и полной средней школы и кабинета физики учреждений начального и среднего профессионального образования. Датчик используется для практических и исследовательских работ в условиях ВУЗа.
Технические характеристики
| Диапазон измерения | от -360 до +360 градусов |
| Разрешающая способность, не менее | 1 градуса |
| Погрешность измерения, не более | ±2 градусов |
| Напряжение питания, В (питание датчика осуществляется от разъема USB компьютера) | 5 |

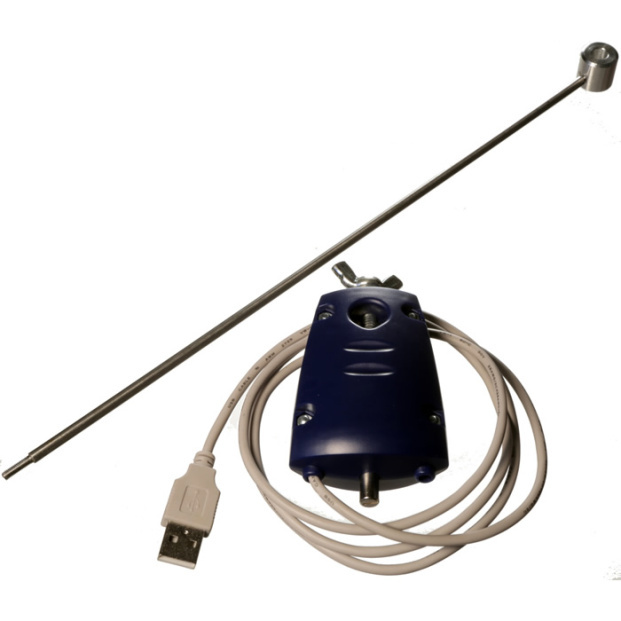

Комплектность
| Датчик | 1 шт. |
| Стержень со втулкой | 1 шт. |
| Паспорт | 1 шт. |
| Упаковка | 1 шт. |
Устройство и принцип работы
Датчик является электронным блоком, который подключается непосредственно к компьютеруи обеспечивает регистрацию и измерение угла поворота оси чувствительного элемента.
Датчик угла поворота выполнен на основе многооборотного резистивного преобразователя. Резистивный преобразователь заключен в корпус, который имеет отверстие для крепления датчика на стойке или перекладине штатива и винт для его фиксации.
Компьютерная программа проводит представление данных на мониторе, обеспечивает сохранение данных и возможность передачи данных в другие программы, например, Excel.
