Назначение
Цифровой датчик ускорения входит в систему учебного оборудования цифровой лаборатории «Радуга» и предназначен для измерения и регистрации ускорения по трем взаимно-перпендикулярным векторам и значения геометрической суммы векторов ускорения. Датчик работает совместно с персональным компьютером.
Датчик применяется при постановке демонстрационных экспериментов и исследовательских работ учащихся в условиях типового кабинета физики основной и полной средней школы и кабинета физики учреждений начального и среднего профессионального образования. Датчик используется для практических и исследовательских работ в условиях ВУЗа.
Технические характеристики
| Количество каналов | до 4 |
| Диапазон измеряемого ускорения | ±58.9м/с2 (±6g) |
| Диапазон частот регистрируемых сигналов, Гц | 0 … 150 |
| Основная приведенная погрешность, %, не более | 5 |
| Перекрестное проникновение между каналами, %, до | 5 |
| Погрешность нелинейности, %, до | 1 |
| Напряжение питания, В (питание датчика осуществляется от разъема USB компьютера) | 5 |
Комплектность
| Датчик | 1 шт. |
| Паспорт | 1 шт. |
| Упаковка | 1 шт. |
Устройство и принцип работы

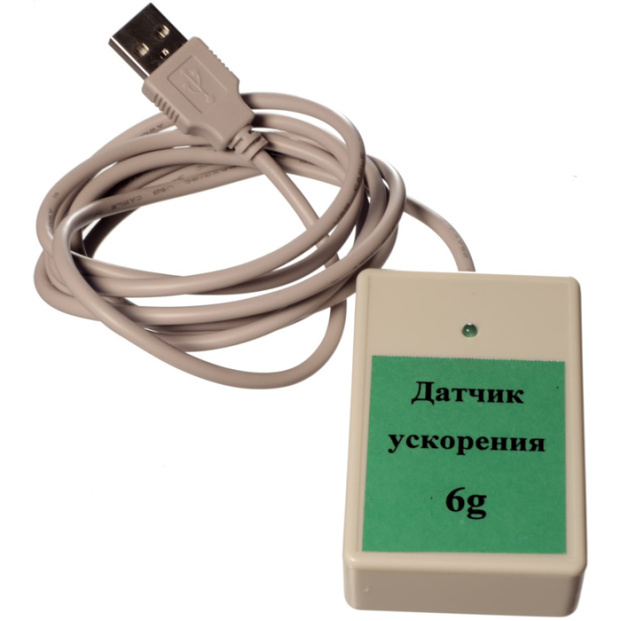

Датчик является электронным блоком, который подключается непосредственно к компьютеруи обеспечивает регистрацию и измерение ускорения.
Чувствительный элемент представляет собой структуру из полупроводникового материала, использующую зависимость переменных емкостей от ускорения, эквивалентная схема которого представляет собой датчик силы, воздействующей на единичную массу.
Датчик в состоянии покоя выдает показания ускорения, соответствующие силе тяжести, действующей на единичную массу.
Компьютерная программа проводит представление данных на мониторе, обеспечивает обработку и сохранение данных, возможность передачи данных в другие программы, например, Excel.
Программа производит вычисление геометрической суммы трех взаимно-перпендикулярных векторов ускорения, т.е. полного вектора ускорения.
